什么是爐襯，同行們應(yīng)該都了解的，在此小編就不多做介紹了。爐襯的高溫性能主要取決于所用耐火材料的物理、化學(xué)性能及礦物組成，在原輔材料選定的前提下，燒結(jié)工藝是使?fàn)t襯獲得良好顯微組織結(jié)構(gòu)以充分發(fā)揮其耐高溫性能的的關(guān)鍵工序。爐襯燒結(jié)的致密化程度與耐火材料的化學(xué)組成、粒度配比、燒結(jié)工藝和燒結(jié)溫度等因素有關(guān)。
接下來，銅陵耐火澆注料小編就從影響中頻爐爐襯耐溫的幾個因素來給大家詳細(xì)的講解一下，如何提高中頻爐爐襯的耐溫性。
1、筑爐時去掉云母紙。
2、對筑爐用水晶石英砂進(jìn)行如下處理：
3、手選：主要去除塊狀物及其它雜質(zhì)；
4、磁選：必須完全去除磁性雜質(zhì)；
5、干式搗打料：必須進(jìn)行緩慢烘干處理，烘干溫度為200℃－300℃，保溫4小時以上。
6、中頻電爐粘結(jié)劑的選用：用硼酐(B2O3)代替硼酸（H3BO3）作粘結(jié)劑，加入量為1.1%－1.5%。
7、筑爐材料的選用及配比：
8、筑爐材料的選用：應(yīng)注意，不是所有SiO2≥99%的石英砂均可用作感應(yīng)爐爐襯材料，重要的是石英晶粒大小，晶粒越粗大，晶格缺陷越少越好，（如水晶石英砂SiO2純度高，外表潔白、透明。）爐子容量越大，對晶粒的要求越高。
9、配比：爐襯用石英砂配比：6－8目10%－15%，10－20目25%－30%，20－40目25%－30%，270目25%－30%。

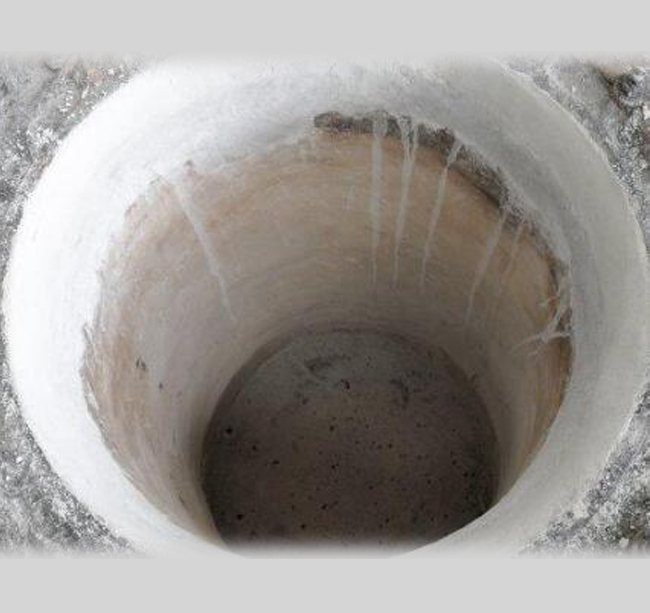

10、爐襯的打結(jié)：爐襯打結(jié)質(zhì)量好壞直接關(guān)系到燒結(jié)質(zhì)量。打結(jié)時砂粒粒度分布均勻不會產(chǎn)生偏析，打結(jié)后的砂層致密度高，燒結(jié)后產(chǎn)生裂紋的幾率下降，有利于提高感應(yīng)爐爐襯使用壽命。
11、打結(jié)爐底：爐底厚約280mm，分四次填砂，人工打結(jié)時防止各處密度不均，烘烤與燒結(jié)后的爐襯不致密。因此，必須嚴(yán)格控制加料厚度，一般填砂厚度不大于100mm/每次，爐壁控制在60mm以內(nèi)，多人分班操作，每班4－6人，每次打結(jié)30分鐘換人，圍繞爐子緩慢旋轉(zhuǎn)換位，用力均勻，以免造成密度不均。
12、打結(jié)爐壁：爐襯厚度為110-120mm，分批加入干式打結(jié)料，布料均勻，填料厚度不大于60 mm，打結(jié)15分鐘（人工打結(jié)），直至與感應(yīng)圈上緣平齊。在打結(jié)完后坩堝模不取出，烘干和燒結(jié)時起感應(yīng)加熱作用。
13、烘烤與燒結(jié)規(guī)范：為獲得爐襯的三層結(jié)構(gòu)，烘烤和燒結(jié)工藝大致分為三個階段：
14、烘烤階段：分別以25℃/h、50℃/h的速度將坩堝模加熱至600℃，保溫4h，目的是徹底排除爐襯中的水分。
15、半燒結(jié)階段：以50℃/h升溫至900℃，保溫3h，以100℃/h升溫至1200℃，保溫3h，必須控制升溫速度，防止產(chǎn)生裂紋。
16、完全燒結(jié)階段：高溫?zé)Y(jié)時，中頻電爐坩堝的燒結(jié)結(jié)構(gòu)是提高其使用壽命的基礎(chǔ)。燒結(jié)溫度不同，燒結(jié)層厚度不足，使用壽命明顯降低。
以上就是銅陵耐火澆注料小編為大家分享的全部內(nèi)容了。買耐火澆注料找銅陵金鐘物資經(jīng)營部。
1ZVHR.png)
